Tuto fabrication protections de fourche PAS CHER !!!

Message  redbull7655 le Dim 11 Mai - 17:39

Salut à tous !

Dans la série "petit bricolage du dimanche", voila un petit tuto pour vous fabriquer des protections de fourche pour moins de 15 Euros. Car si comme moi vous lorgnez sur ça depuis un moment
mais en vous disant que 48 euros pour une tige de métal et 2 bout de plastique, c'est un peu abusé, voila la solution.
J'ai pris exemple sur d'autres tutos du même genre (pour des sportives) mais la particularité du FMX est son axe de roue avec un trou béant d'un coté et un tout petit trou de l'autre, donc creusage de tête et adaptations...
Il faut donc : des roues de skate (12 Eur les 4 chez Décathlon), une tige filetée de 4 (moins d'un euro), les écrous correspondants, et une panoplie de rondelles en 4, 6, et 8 (moins de 2 euros le gros sachet bien garni par vos soins chez brico dépot). Et prévoyez aussi deux clés de 7 pour le serrage.


<== Les rondelles les plus utiles...

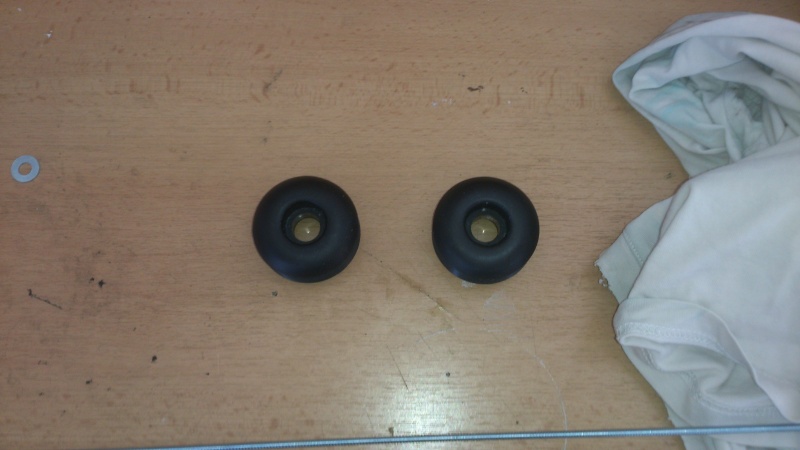

Un petit coup d'acétone ( ou le diluant a vernis a ongles de madame..) pour enlever les vilaines décos des roues :

Mise en place des rondelles, écrou et contre-écrou (on va éviter de perdre çà en roulant...) et on emboite çà dans la roue et on serre :

On rentre la tige complète et la deuxième roue de skate dans l'axe de roue pour le marquage et la découpe :

(Pour sauter cette étape, sachez que l'axe une fois coupé fait environ 33cm).
On remet un deuxième écrou pour caler les rondelles qui iront contre l'axe de la roue coté droit (coté gros trou) pour éviter que la roue de skate passe autour de ce dernier.

On passe le tout dans l'axe de roue on met une rondelle, un écrou et on serre :

On prépare l'autre roue en mettant une grosse rondelle de 8 qui ira a l'intérieur puis encore deux autres rondelles de l'autre coté et on serre le tout (plus petite découpe de la tige supplémentaire):
Et pour finir, redécoupe des protections de fourche, à ras des trous pour les vis de fixation :

Remontage...

Et voila !


avatar
redbull7655

Messages : 305
Date d'inscription : 31/12/2011
Age : 39
Localisation : BEZIERS-NARBONNE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto fabrication protections de fourche PAS CHER !!!

Message  Pierrot le ouf le Lun 12 Mai - 11:23

hello Redbull !
nickel ce petit tuto ! je pense qu'il sera utile à quelques uns ici ! et peut être même moi...
en plus du fait que ta méthode "coute pas un rond", les roues de skate se trouvent un peu partout et existent dans pas mal de couleurs et d'aspects différents ! donc niveau look ça peut être sympa !
petites remarques cependant: pour la découpe des protèges fourreaux, j'aurais sûrement mis un petit coup de scie cloche au bon diamètre pour épouser au mieux les roulettes.
autre question à 2 balles : pourquoi avoir utiliser le serrage façon écrou/contre écrou et pas du frein filet voir un écrou nylstop ? il y a une raison particulière ou tu n'avais ni l'un ni l'autre à disposition ?
avatar
Pierrot le ouf

Messages : 177
Date d'inscription : 24/01/2011
Age : 29
Localisation : val d'oise (95)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto fabrication protections de fourche PAS CHER !!!

Message  redbull7655 le Lun 12 Mai - 12:25

Salut Pierrot.
Bien vu pour le coup de la scie cloche ! A vrai dire j'avais la meuleuse à portée de main et dans l'euphorie...
Pour la question des écrous je n'avais pas de frein filet et il n'y avait pas d'écrou freiné en cette dimension là où je suis aller faire mes emplettes (brico-dépôt).
En tout cas merci pour le peaufinage de ce tuto.
avatar
redbull7655

Messages : 305
Date d'inscription : 31/12/2011
Age : 39
Localisation : BEZIERS-NARBONNE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto fabrication protections de fourche PAS CHER !!!

Message  Pierrot le ouf le Lun 12 Mai - 14:06

avec plaisir !
autant ajouter chacun sa petite pierre à l'édifice, comme ça on arrive à quelque chose de sympa !  Wink
